力士乐型开关电磁铁

力士乐型开关电磁铁 MFZ12-25YC

更新时间:2016-06-02

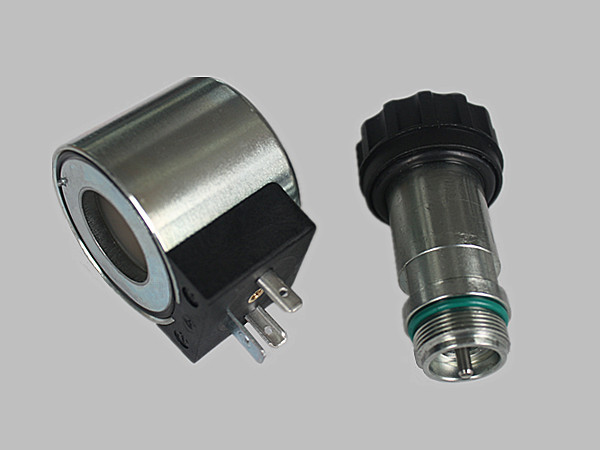

力士乐型开关电磁铁 MFZ12-25YC

用途


本电磁铁适用于单相桥式全波整流的直流电源,电压至220V的控制电路中,作为液压电磁换向阀的动力元件。可配套于德国力士乐(REXROTH)六、十通径螺纹联结电磁换向阀。



正常工作条件



● 可任意方向安装。

● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。

● 电磁铁适合长期工作制、断续周期工作制。

● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出)。

● 外壳防护等级为IP65。



产品参数

主要技术参数

型 号

MFZ12-25YC

额定电压(V

12  24 110  220

额定吸力(N

≥25

额定行程(mm

2.8

全行程(mm

≥6.1

消耗功率(W

≤26

承受静态油压(Mpa

21

操作频率 (T/h)

12000



订货代号

阀用电磁铁

直流

设计序号

额定吸力(N

湿式

MF

Z

12

25

YC

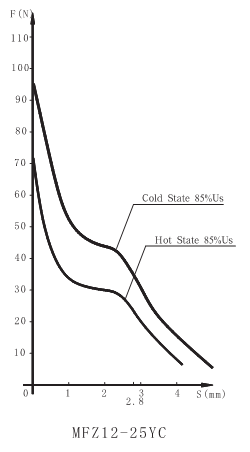

行程—力特性曲线

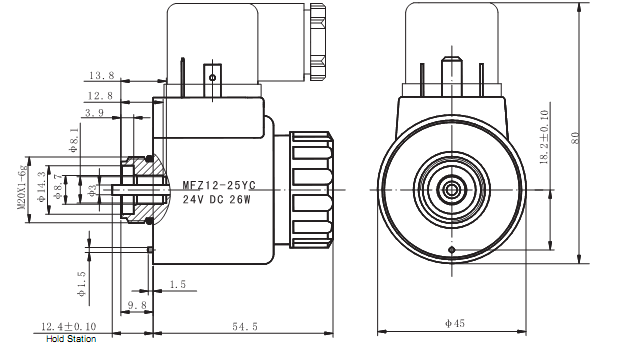

外形及安装尺寸

产品型号:MFZ12-25YC


使用注意事项

●  电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格,您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。

●  电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。

●  当双向使用电磁铁时,一定要保证两个电磁铁不能同时通电,以免电磁阀不能正常工 作。

●   电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免在非正常情况下,烧毁电磁铁及您的电控元件

●   当电源为交流时,可以选用MFB12-  YC交流本整型电磁铁,其性能和MFZ12-  YC 完全相同。





样本说明

如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。

特性曲线仅供参考。

主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
