比例电磁铁

螺钉比例型电磁铁 GP45A4-A

更新时间:2016-06-02

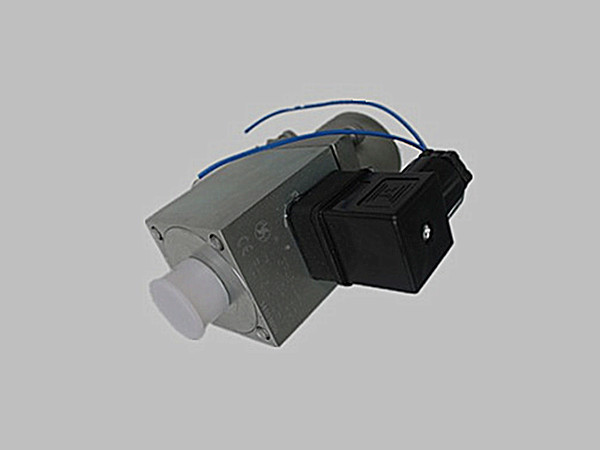

螺钉比例型电磁铁 GP45A4-A

产品描述

用途:


本系列产品是一种机电转换装置,在直流24V或12V的电液比例控制系统中与比例控制放大器配套使用,共同作用于力士乐(REXORTH)型比例流量阀和比例方向阀。在额定行程及额定电流范围内,其输出力在额定行程内恒定不变,其输出力及位移与输入电流成比例,且可以在给定某一电流时,调节自身的压缩弹簧反力,从而改变比例流量阀的输出流量。输入电流在额定范围内无级调节,可实现液压系统执行机构在额定范围内的无级调速、换向和远程控制。


产品参数

主要技术参数:

型号

GP45A4-A

额定电流(A

0.8/1.5

常态电阻20℃Ω

19.5/5.4

额定吸力(N

80

额定行程(mm

3

全行程(mm

6

力滞环(%

≤4

电流滞环(%

≤3

重复精度(%

≤1

承受静态油压(Mpa

21

外壳防护等级

IP6

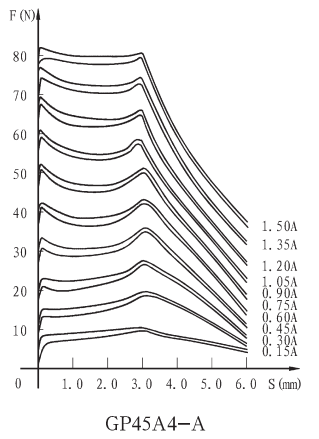

行程-力特性曲线:

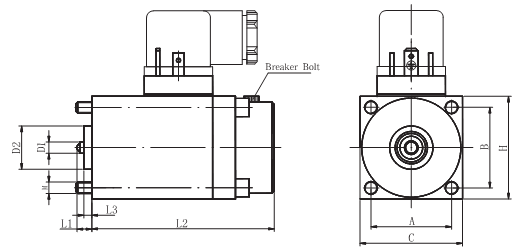

外形及安装尺寸:



使用注意事项:

电磁铁采用符合ISO4400标准的插座。

电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

液压系统工作介质为矿物质油,磷酸脂油。

安装时排气孔朝上,使用时注意将电磁铁内空气排净。

电磁铁为连续工作制。

订货时注明电流规格。

样本说明:

对超出本样本要求的应用场合,请询问本公司。

特性曲线仅供参考。

主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
